STEP 01

PF BOARD 고성능 친환경 준불연 단열재

마감재 (Finishing Material)	부직포 / AI-foil
내부단열재 (Core Material)	부직포 / AI-foil
폭 (Wide) X 길이 (Length)	1,000mm X 주문 요청 길이
두께 (Thickness)	40mm ~ 130mm (140~180mm 가능)
열전도율 (Thermall conductivity)	0.019 W/(m·k)
최고사용온도 (Finishing Material)	480℃

좌우스크롤을 통해 확인해주세요

고성능 단열

외기에 직접 면하는 외벽 열관류율
중부지방 (0.26W/㎡·K)
중부지방 (0.32W/㎡·K)

건축물 냉·난방비 절감

경시변화가 거의 없어, 시간 경과에 따라 냉·난방비 절감 : 최대 20%

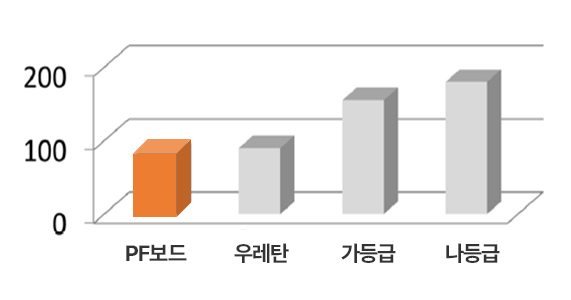

건축물 공간 활용 증대

단열재 두께 감소로, 전용면적 기준 약 2%이상 공간 활용 증가

본문 타이틀 준불연성을 가진 고성능 친환경 내화 단열재

자기소화 온도 480℃ 내화성 소재
우수한 난연성과 내연성, 내약품성
고온에서 열변형이 적고 화재시 유독가스의 발생이 적음

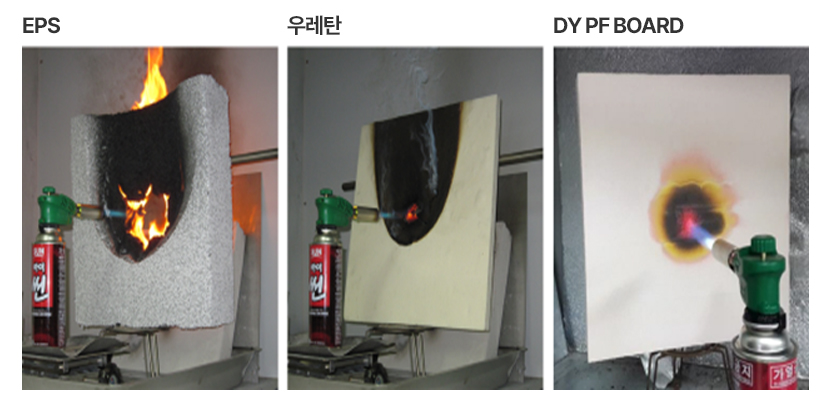

기존 우레탄 및 스티로품 단열재 보다 우월한 난연성능으로 인명 및 재산의 피해를 최소화 할 수 있는 단열소재
준불연성을 가진 단열재 비교 자료

본문 타이틀 타단열재 성능비교

구분	내화성	내수성	연소독성	내약품성	치수 안정성
글라스울	○	X	○	○	X
EPS	X	○	△	X	○
PU	X	○	X	△	○
PF	○	○	○	○	○

(○우수, △보통, X불량)

좌우스크롤을 통해 확인해주세요

STEP 02

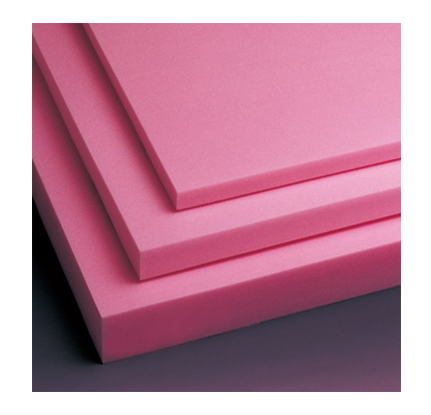

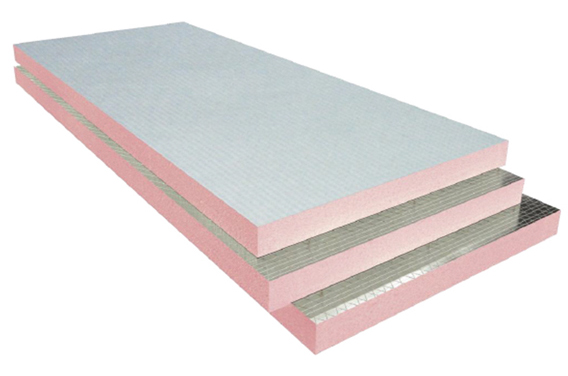

압출법 보온판(아이소 핑크)

본문 타이틀 물에 강한 고급단열재

단열성

진공 압출발포방식으로 생산되는 아이소핑크는 미세한 독립기포 구조내에 기체 중 열전도율이 가장 낮은{0.0097W/m·k(0.0083kcl/mh℃)} 불화탄소를 충진하였기 때문에 단열재 중 가장 낮은 열전도율을 지니고 있습니다.

내부식성

순수 고분자 재료인 폴리스티렌을 원료로 하여 생산되는 아이소핑크는 조직 자체가 부식 또는 부패되는 일이 없을 뿐만 아니라, 곰팡이와 벌레들의 서식이 불가능하므로 위생상의 문제가 발생하지 않습니다.

내습·내수성

국내에서 생산되는 다른 단열재와는 전혀 다르게 미세한 연속 독립기포구조를 지닌 아이소핑크는 수분이나 습기가 침투될 수 없으므로 기존의 단열재에서 쉽게 관찰되는 흡수나 흡습이 있습니다.

시공·가공성

부스러지지 않는 단열재 아이소핑크는 톱, 칼 등으로 자유롭게 절단되며, 아이소핑크본(1), (2)나 못 등으로 쉽게 부착할 수 있으므로 시공시 다른 단열재에 비해 경비를 현저히 절감할 수 있고, 또한 시공기간을 단축시킬 수 있는 이점이 있습니다.

본문 타이틀 아이소핑크 물성표

항목		단열판				방습판
항목		특호	1호	2호	3호	1호	2호
압축강도 (N/㎠)		25이상	18이상	14이상	10이상	12이상	7이상
굴곡파괴하중 (N)		45이상	35이상			밀도 (kg/㎥)
굴곡파괴하중 (N)		45이상	35이상			30이상	25이상
열전도율 (평균온도 23±2℃)(W/m·K)	초기 열전도율	0.027이하	0.028이하	0.029이하	0.031이하	0.031이하	0.033이하
열전도율 (평균온도 23±2℃)(W/m·K)	장기 열전도율	0.029이하	0.030이하	0.031이하	0.033이하	0.031이하	0.033이하
(참조)투습계수 (두께 25mm당(ng/m2·s·Pa)		146이하				-
연소성		연소시간 120초 이내이며, 연소 길이가 60mm 이하일 것

비고 : KS M 3808 기준 (초기 열전도율 값은 품질 관리기준에 적용, 장기 열전도율 값은 건축물의 에너지 절약설계기준에 의하여 적용한다)

좌우스크롤을 통해 확인해주세요

STEP 03

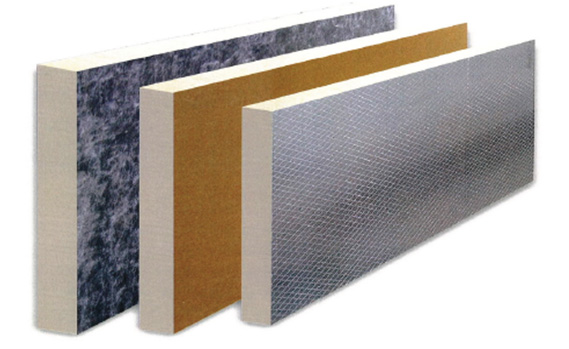

POLYURETHANE BOARD (준불연 및 경질 우레탄 보드)

본문 타이틀 준불연 및 경질 우레탄 보드

화재시 유해가스가 극히 미세하게 발생하여 인명피해를 줄일 수 있으며 우수한 단열성으로 벽체의 두께를 감소 시켜 넓은 실내공간을 확보할 수 있습니다.

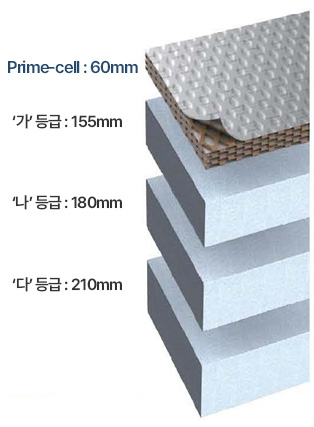

KS M 3809에 의해 열전도율이 K=0.23w/mk 이하로 분류된 경질우레탄보드는 공인기관 시험에 의하면 열전도율 K=0.019w/mk 고효율 단열재로 이 열전도율을 기준으로 시공할 경우 에너지 설계기준에 제시된 “가” 등급 단열재의 두꼐에 비해 30~40% 얇은 두께로 시공할 수 있어 경제적입니다.

본문 타이틀 BOARD SPECIFICATION

마감재 (Finishing Material)	알루미늄 크라프트지, 부직포, 그라스매트 외
내부단열재 (Core Material)	폴리우레탄 25 ~ 45kg/㎟
폭 (Wide) X 길이 (Length)	1,000 X 2000 주문 요청 길이
두께 (Thickness)	30mm ~ 200mm
열전도율 (Thermall conductivity)	0.019 ~ 0.020 W/(mk) 이하
온도범위 (Temperature Range)	-170℃ ~ 140℃
흡수량 (Water Absorption)	3.0g / 100㎠ 이하

좌우스크롤을 통해 확인해주세요

STEP 04

층간소음 완충재

본문 타이틀 제품별 성능

구분	모델	두께	성능
표준바닥구조	EB	20T	표준바닥규격제품 완충재
	EB	30T
	NB	20T
	NB	30T
인정바닥구조	DI-HDJ SYSTEM	30T	경량1급, 중량2급
	NPEX-A SYSTEJ	20T	경량1급, 중량2급
	DI-2 SYSTEM	30T	경량1급, 중량3급

좌우스크롤을 통해 확인해주세요

본문 타이틀 층간소음의 종류

경랑충격음

경량충격음은 아이들이 가지고 노는 장난감 등 물건이 떨어지는 소리가 대표적이다. 작은 물건의 낙하, 하이힐 소리, 가구의 이동시 등과 같이 비교적 가볍고 딱딱한 충격에 의한 바닥 충격음을 총칭한다. 하부 층에 전달되는 고음역의 소리는 충격력이 약하고 음향지속시간이 짧은 특징이 있다.

중량충격음

중량충격음은 아이들이 쿵쿵 뛰는 소리가 대표된다. 어린이가 뛰어놀떄와 같이 무겁고 부드러운 충격이 바닥에 가해지는 소리들에 의해 아래층에 전달되는 저음역의 소리로써 충격력이 크고 음향 지속시간이 긴 물리적 특징을 가지고 있다.

본문 타이틀 공동주택 바닥충격음 관계 법규 및 관리기준

대통령령

주택건설기준 등에 관한 규정 제 14조
경량충격음 58dB이하로 중량충격음 50dB이하로 규정

국토교통부 고시

공동주택 바닥충격음 차단구조인정 및 관리기준

본문 타이틀 바닥충격음 차단성능의 기준

등급	경량충격음	중량충격음		경량･중량충격음
구분	현 행		->	개정안
1급	L*≤43	L≤40		L≤37
2급	43＜L≤48	40＜L≤43		37＜L≤41
3급	48＜L≤53	43＜L≤47		41＜L≤45
4급	53＜L≤58	47＜L≤50		46＜L≤49

(단위:dB)

좌우스크롤을 통해 확인해주세요

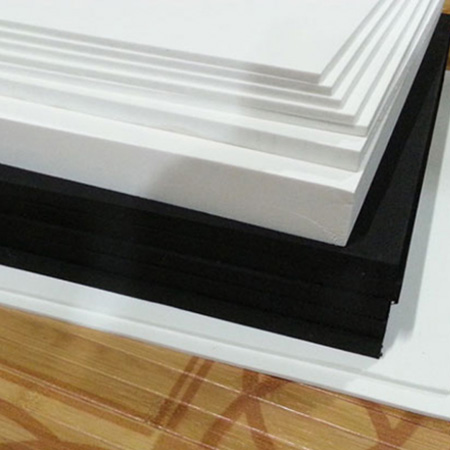

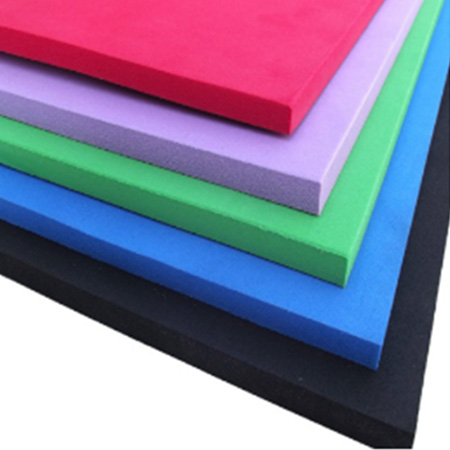

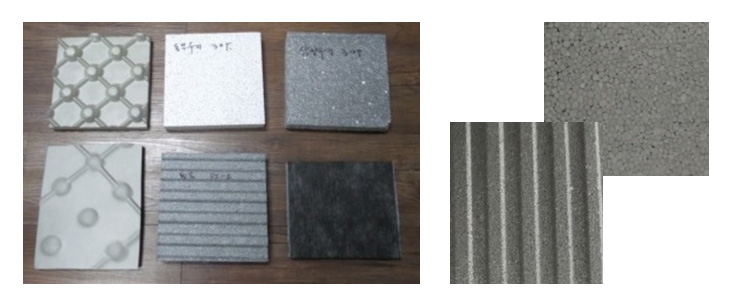

본문 타이틀 E.V.A 제품군

제품명	제품규격	두께	색상	밀도	열전도율 W(m·K)
E.V.A	1000 X 2000	5 ~ 45T	White	80Kg/M3	0.038
			Black
			Yello
			Green
			Bloe
			기타

※ 상기 제품 규격은 소비자가 원하는 Size 및 색상 제작이 가능합니다.

좌우스크롤을 통해 확인해주세요

STEP 05

층간소음 차음재

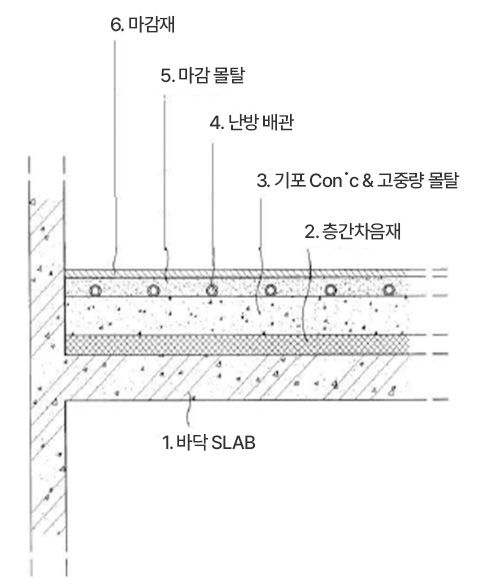

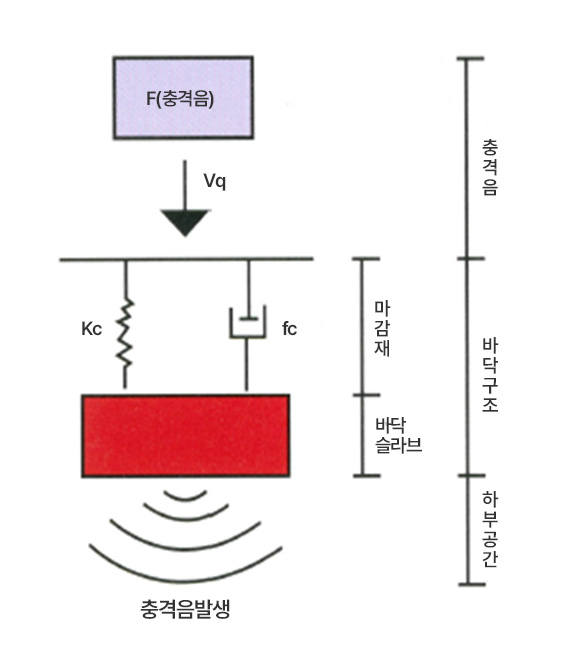

본문 타이틀 바닥 슬라브 구조

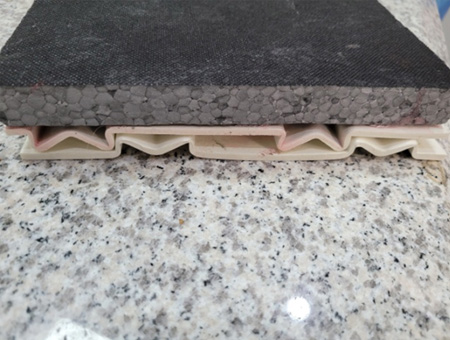

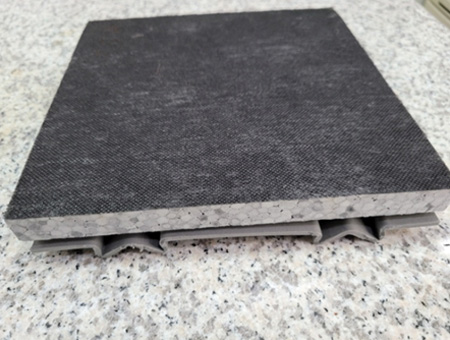

본문 타이틀 지오웨이(주) 층간 차음재 구조

본문 타이틀 지오웨이(주) 층간 차음재 저감 기술

현재 대다수의 제품 군 들이 수직으로 진동 & 음을 그대로 전달 되게 설계 되었음.
당사 제품은 1차 발포 제품을 2차 성형 하여 아래로 전달되는 진동 & 음을 분산 시켜 저감 시키도록 설계 되었음.

STEP 06

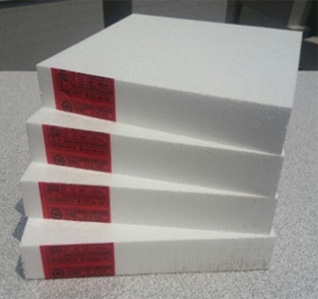

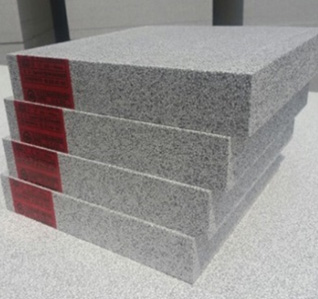

비드법 보온판

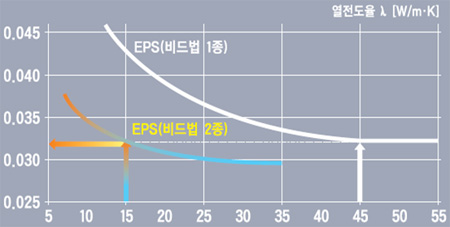

본문 타이틀 비드법 1종(EPS)의 열전도율

스치로폴 (Styropor)로 알려진 기존 회색 EPS 제품의 열전도율은 대체로 최종제품의 밀도에 비례하여 감소됩니다. 밀도가 15㎏/㎥인 흰색 EPS 제품의 열전도율은 약 0.043W/m·K에 이른다는 것을 표 1 로 확인할 수 있습니다.

복사열에 투과성을 감소시키기 위한 단영성능 개선 방법으로, 지금까지 오로지 밀도를 증가시켜 달성해 왔으나, 이는 결과적으로 비용 증가를 초례해 왔습니다.

제품 내에 함유된 적외선 흡수체 또는 적외선 반사체를 이용하여 복사열의 영향을 처음으로 상쇄시키게 되어, 매우 낮은 밀도 수준에서도 대단히 우수한 단열 효과를 얻을 수 있게 됩니다.

표 2 를 보면, 15㎏/㎥ 의 제품의 열전도율이 0.032W/m·K 에 이르는 것을 알 수 있습니다. 일반적인 EPS제품으로는 최소 한 33㎏/㎥, 다시 말해서 2배 이상의 원료를 가져야 동일한 열전도율과 이에 해당하는 단열효과를 얻을 수 있다는 것을 의미합니다.

표1

표2

종류		밀도 (kg/m3)	초기 열전도율 [평균온도23±2℃] (W/m·K)		굴곡 파괴 하중(N)	압축강도(N/cm2)	흡수량 (g/100m2)	연소성	투습 계수 (두께 25mm당) (ng/㎡·s·㎩)
종류		밀도 (kg/m3)	비드법 1종	비드법2종	굴곡 파괴 하중(N)	압축강도(N/cm2)	흡수량 (g/100m2)	연소성	투습 계수 (두께 25mm당) (ng/㎡·s·㎩)
단열판	1호	30 이상	0.036 이하	0.031 이하	35 이상	16 이상	1.0 이하	연소시간 120초 이내 연소길이 60mm 이하	146 이하
	2호	25 이상	0.037 이하	0.032 이하	30 이상	12 이상			208 이하
	3호	20 이상	0.040 이하	0.033 이하	25 이상	8 이상			250 이하
	4호	15 이상	0.043 이하	0.034 이하	20 이상	5 이상	1.5 이하		292 이하

좌우스크롤을 통해 확인해주세요

STEP 07

준불연 열반사 단열재

본문 타이틀 건축 시공성과 더불어 화재로부터의 안정성 해답을 찾습니다.

주용도외벽 및 내벽 단열재
구성층AL + PE Foam + AL + PE Foam + AL
시험성적

열관류율 0.21 W/㎡·K (60mm 기준)

열관류율 0.25 W/㎡·K (50mm 기준)

열관류율 0.27 W/㎡·K (40mm 기준)
시험체구성콘크리트벽체 150 + 공기층 40 + 화강석 30]

분류	열방충율	용융	가스유해성(쥐해동정지시간)
준불연재료	10분간 8MJ/㎡	없음	9분 이상
난연재료	5분간 8MJ/㎡	없음	9분 이상

좌우스크롤을 통해 확인해주세요

건축법 시행령 대통령령 (제26542호) : 61조 2항에 따라 용도, 높이에 따른 준불연재료 의무 설치
건물의 피난, 방화구조 등의 기준에 관한 규칙 (국토해양부고시 제2015-744호) : 24조 5항, 6항에 의해 의무 설치

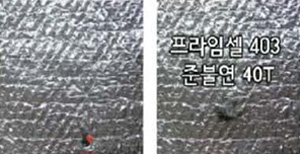

본문 타이틀 화재연소 비교 TEST 전/후 사진

본문 타이틀 APPLICATIONS

모서리 연속 시공

굴곡 벽체 기밀 시공

타카 시공

이음매 테이프 시공

STEP 08

그라스울 및 미네랄울

본문 타이틀 경제적인 친황경 보온 단열 흡음재

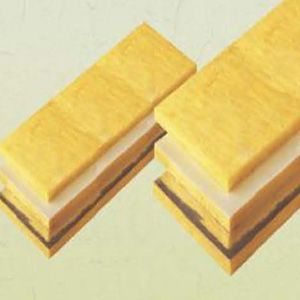

G/W 그라스울 보드

주용도일반건축, 빌딩, 차량, 선박, 음향시설
구성층G/W : glass wool
특징보온성, 친환경성, 경제성, 불연성, 내구성, 흡음성

밀도 (kg/㎡)	표준규격			열전도율 W/m·k (KS기준) 평균온도 20℃	열간 수축 온도 (℃)	관련규격(KS)
밀도 (kg/㎡)	두께 (mm)	폭 (mm)	길이 (mm)	열전도율 W/m·k (KS기준) 평균온도 20℃	열간 수축 온도 (℃)	관련규격(KS)
32	50	1000	2000	0.036이하	300이상	KS L9102 (2014)
40	50	1000	2000	0.035이하	350이상
48	50	1000	2000	0.034이하	350이상
64	50	1000	2000	0.034이하	400이상

좌우스크롤을 통해 확인해주세요

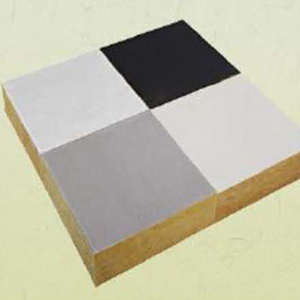

G/C 그라스크로스

주용도영화관, 기계실, 음향실, 체육관, 집회장, 컴퓨터실
구성층G/C : glass cloth fabric
특징보온성, 친환경성, 경제성, 불연성, 내구성, 흡음성

밀도 (kg/㎡)	두께 (mm)	폭/길이 (mm)	NRC (as)
32	50 ~ 100	1000 x 2000	0.86
48			0.90
64			0.94

좌우스크롤을 통해 확인해주세요

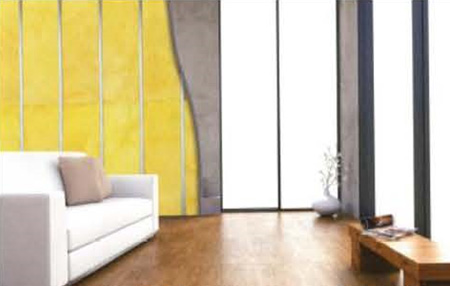

G/W 그라스울 보드 시공사진

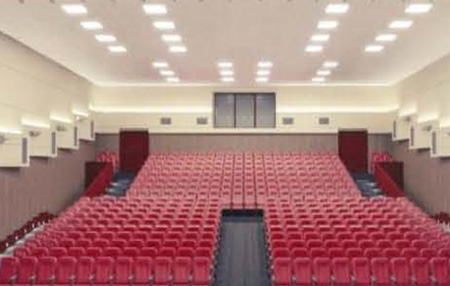

G/C 그라스크로스 시공사진
