층간차음 분야
STEP 01
용어의 정의
바닥충격음
- 대표적인 고체음이며, 인간의 보행, 물건의 낙하, 어린이들의 뜀이나 달림, 기구의 이동에 의해 발생한 충격이 바닥에 가해지면 바닥 슬래브는 굴곡 진동하고, 그 진동이 공기중에 소음으로서 방사되는 것을 바닥충격음이라 합니다.
- 인간의 보행, 어린이들의 뜀 등에 의해 발생하는 무겁고, 지속 시간이 긴 충격음으로서 낮은 주파수 성분의 음이 많습니다.
- 바닥표면 마감재의 유연성에는 거의 관계가 없습니다.
- 구조, 슬래브 두께 및 면적, 슬래브의 고정조건 등에 영향을 받습니다.
- 평가대상 주파수 : 63Hz, 125Hz, 250Hz, 500Hz
중량충격음
- 의자 또는 책상을 끌 때, 숟가락 등을 떨어뜨릴 때 발생하는 음으로서 중 고주파수 음성분이 많습니다.
- 충격 레벨음은 표면체의 유연성에 크게 영향을 받으나 슬래브 고정 조건, 면적 등의 영향 매우 적습니다.
- 평가대상 주파수 : 125Hz, 250Hz, 500Hz, 1000Hz, 2000Hz
경량충격음
사후확인제도
- 공동 주택 시공 후에도 층간 소음 차단 성능을 확인하는 제도로 2022년 8월 4일 이후에 사업계획 승인을 신청한 단지부터 적용되었습니다.
- 전체 세대수의 5% 이내로 측정하며 단, 측정 기관수 등을 고려하여 도입 초기 2% 수준에서 도입하여 5% 수준으로 단계적 상향되고 있습니다.
- 최근 보도자료에 따르면 사후확인 절차를 통하여 소음 49db에 기준에 미달 시에는 보완공사를 해서라도 위 기준을 충족하고 준공을 처리하는 입법이 추진되고 있습니다.
STEP 02
인정구조 취득
바닥충격음 차단 성능의 기준표
| 등 급 | 경 량 충 격 음 | 중 량 충 격 음 |
|---|---|---|
| 1등급 | L ≤37db | L ≤37db |
| 2등급 | 37db 〈 L ≥41db | 37db 〈 L ≥41db |
| 3등급 | 41db 〈 L ≥45db | 41db 〈 L ≥45db |
| 4등급 | 45db 〈 L ≥49db | 45db 〈 L ≥49db |
좌우스크롤을 통해 확인해주세요

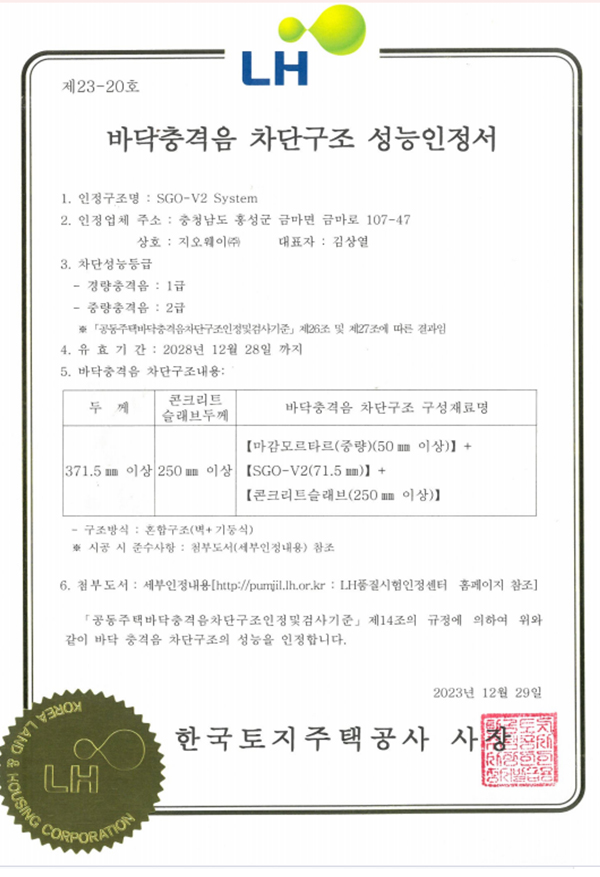

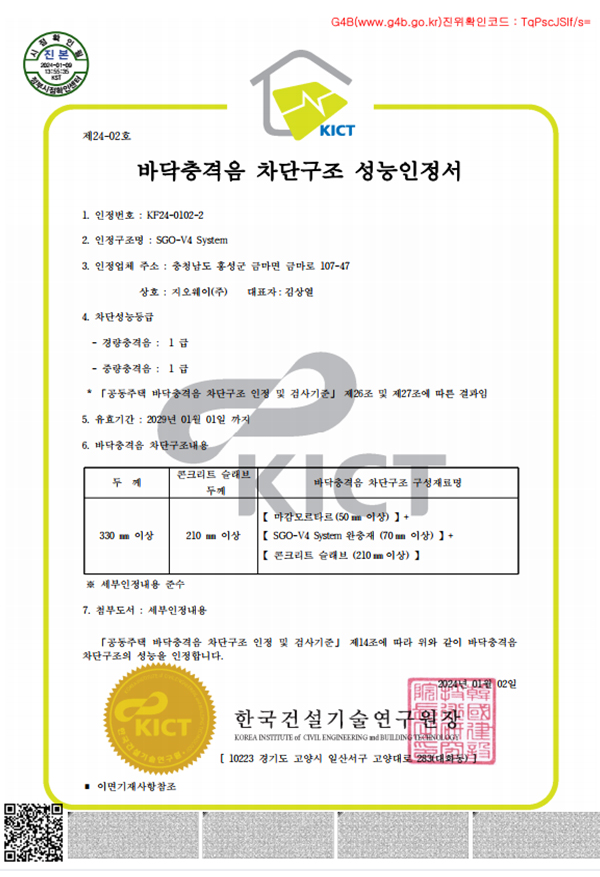

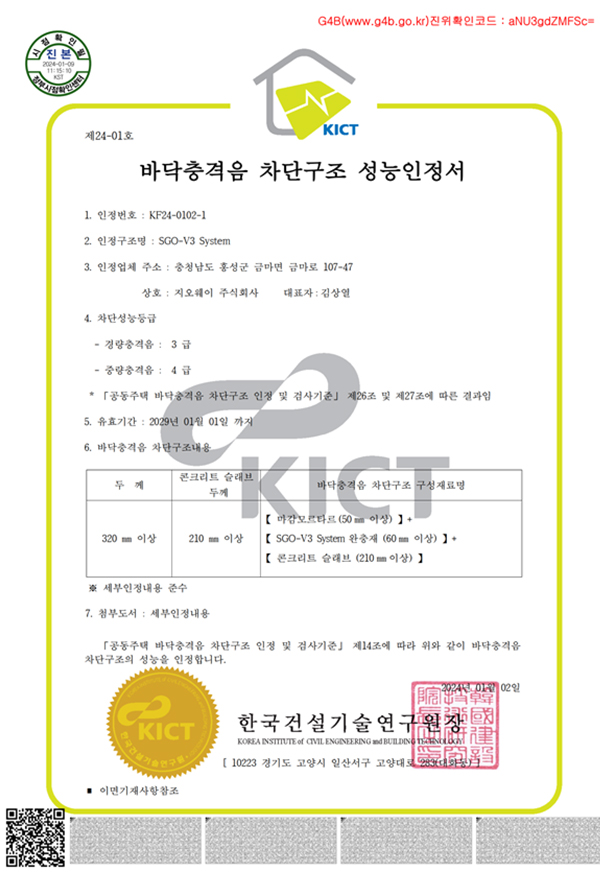

바닥충격음 차단구조 지오웨이 인정구조 취득현황
| 발급기관 | 구조명 | 조 건 | 소 음 량 | 등 급 | 최 종 등 급 | ||||
|---|---|---|---|---|---|---|---|---|---|
| 슬라브 | 거실 | 경량 | 중량 | 경량 | 중량 | 경량 | 중량 | ||
| LH (한국토지 주택공사) 2023.12.00 |
SGO V1 | 250mm 이상 | 20㎡ 이상 | 30db | 44db | 1급 | 3급 | 1급 | 4급 |
| 20㎡ 미만 | 35db | 47db | 1급 | 4급 | |||||
| SGO V2 | 250mm 이상 | 20㎡ 이상 | 28db | 39db | 1급 | 2급 | 1급 | 2급 | |
| 20㎡ 미만 | 29db | 38db | 1급 | 2급 | |||||
| 한국 건설기술 연구원 2024.01.00 |
SGO V3 | 210mm 이상 | 20㎡ 이상 | 36db | 44db | 1급 | 3급 | 3급 | 4급 |
| 20㎡ 미만 | 42db | 49db | 3급 | 4급 | |||||
| SGO V4 | 210mm 이상 | 20㎡ 이상 | 35db | 36db | 1급 | 1급 | 1급 | 1급 | |
| 20㎡ 미만 | 28db | 34db | 1급 | 1급 | |||||
좌우스크롤을 통해 확인해주세요
-

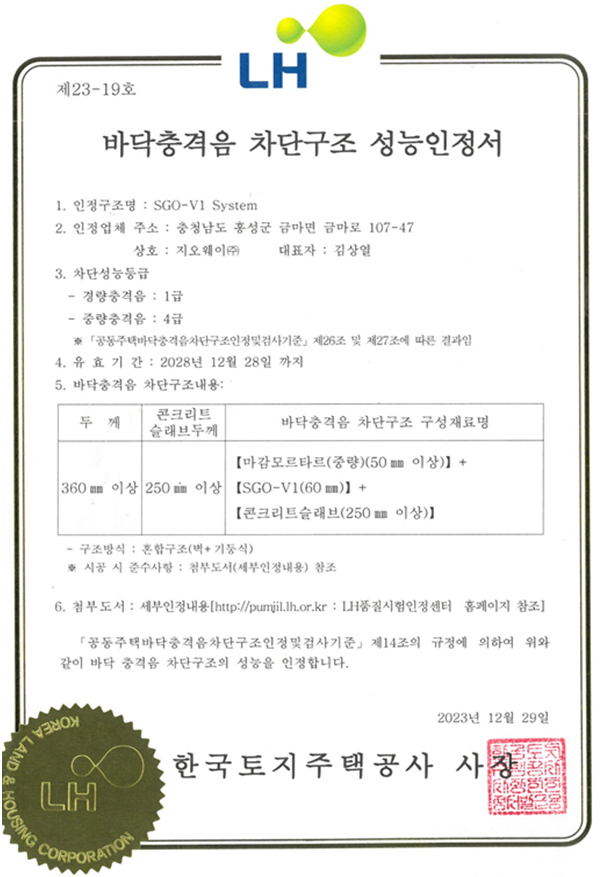

L/H공사 SGO-V1
인정구조 취득 -
L/H공사 SGO-V2
인정구조 취득 -
건설기술연구원 SGO-V3
인정구조 취득 -
건설기술연구원 SGO-V4
인정구조 취득
STEP 03
SGO-V1 & SGO-V3
제품 설명서
- SGO V1 구조는 슬래브 두께가 250mm 조건이며, SGO V3 구조는 슬래브 두께가 210mm 조건으로 슬래브 두께 이외는 동일한 제품입니다.
- 당사 공장에서 EVA 제품을 생산하여 요철 무늬를 성형하고 2겹을 겹쳐서 바닥 완충재의 기본 구조를 만들고, 그 위에 EVA평판 EPS, EVA평판을 결합한 구조입니다.

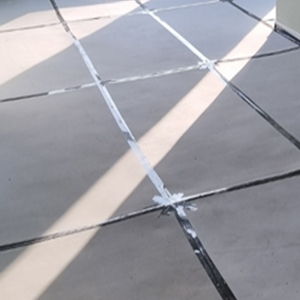

- 시공 시에는 먼저 측면 완충재를 마감모르타르 마감선에 맞추어 시공한 다음 바닥 완충재를 시공하고 연결부위를 빈틈없이 테이핑을 합니다.
- 테이핑 마감 후 그 위에 난방배관을 설치하고 지정된 U핀을 사용하여 난방배관을 고정한 다음 마감 모르타르를 시공하고 양생기간동안 출입을 금지 시킵니다.

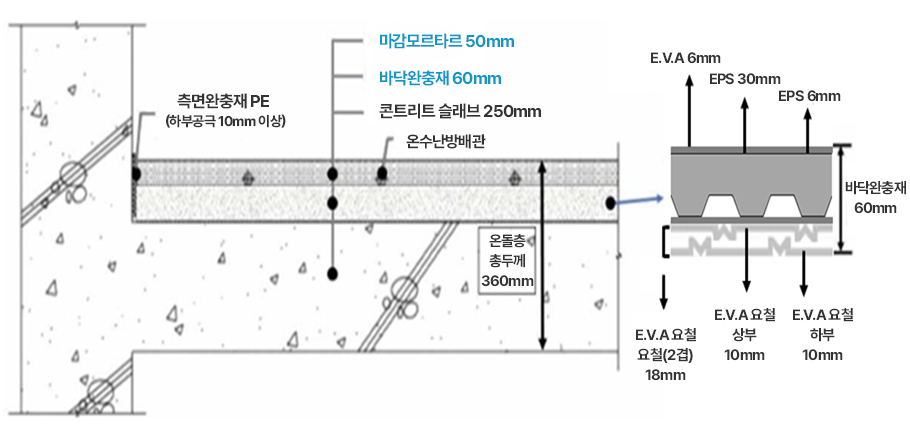

| 구 분 | 재료명 | 두 께 / mm | 규 격 / mm | 비 고 | ||||
|---|---|---|---|---|---|---|---|---|
| 가 로 | 세 로 | 높 이 | ||||||
| SGO-V3슬래브조건 | 슬래브바닥 | 210 | 210 | (V1 - 250mm) | ||||
| 바닥 충격음 차단 구조 | 측면완충재 | PE | 120 | 두께산정 제외 | ||||
| 바닥 완충재 | 1 | EVA요철2겹 | 18 | 900 | 1800 | 18 | ||
| 2 | EVA평판 | 6 | 900 | 1800 | 6 | |||
| 3 | EPS | 30 | 900 | 1800 | 30 | |||
| 4 | EVA평판 | 6 | 900 | 1800 | 6 | |||
| 소계 | 60 | 60 | ||||||
| 난방배관 | ||||||||
| 마감모르타르 | 중량모르타르 | 50 | 50 | |||||
| 합계 | 320 | 320 | ||||||
좌우스크롤을 통해 확인해주세요
구성재료 설명

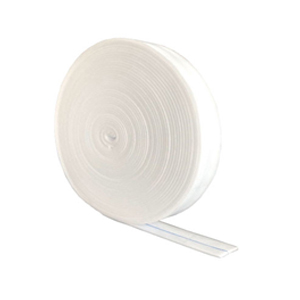

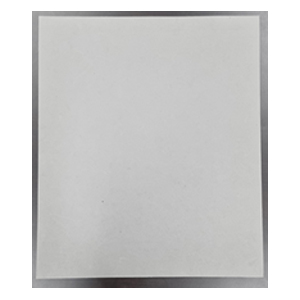

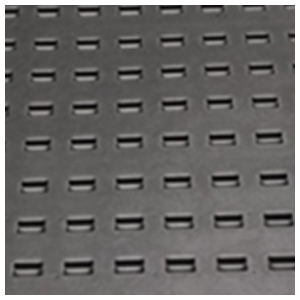

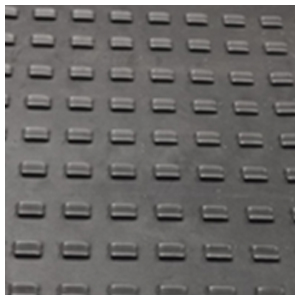

| 실물사진 |  |
 |
 |
|---|---|---|---|
| 재료명 | PE | EVA 요철 상부 | EVA 요철 하부 |
| 용 도 | 측면 완충재 | 바닥 완충재 | 바닥 완충재 |
| 규 격 | 120mm(T-10mm) | 900mmX1800mm(T-10mm) | 900mmX1800mm(T-10mm) |
| 제조사 | OEM(코폼) | 지오웨이 | 지오웨이 |
| 기 타 | (요철 성형 후 상하 결합 시 T-18㎜) | ||
좌우스크롤을 통해 확인해주세요

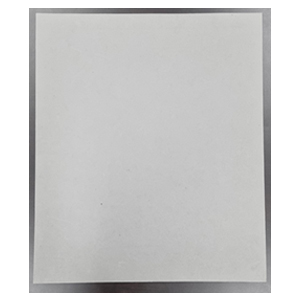

| 실물사진 |  |
 |
|---|---|---|
| 재료명 | EVA 평판 | EPS |
| 용 도 | 바닥 완충재 | 바닥 완충재 |
| 규 격 | 900mmX1800mm(T-6mm) | 900mmX1800mm(T-30mm) |
| 제조사 | 지오웨이 | OEM (동일수지) |
좌우스크롤을 통해 확인해주세요

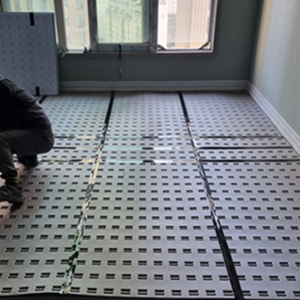

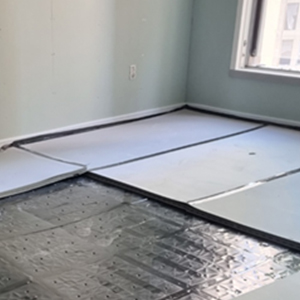

시공 PROCESS
-
STEP 01

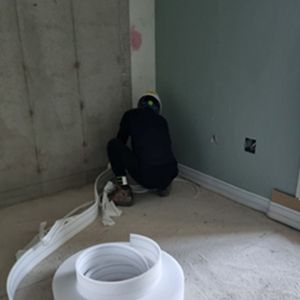

측면완충재
-
STEP 02

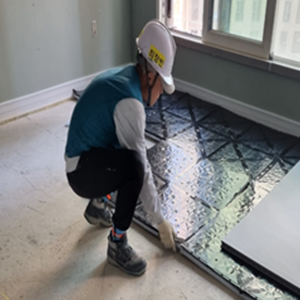

EVA 요철
-
STEP 03
EVA+EPS+EVA
-

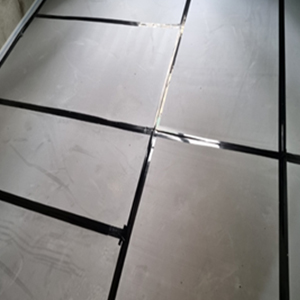

STEP 04
SGO-V1 & V3 시공 완료
-
STEP 05

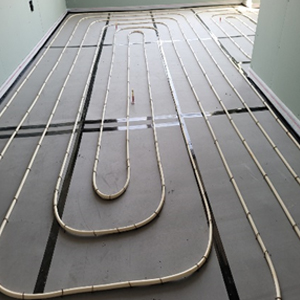

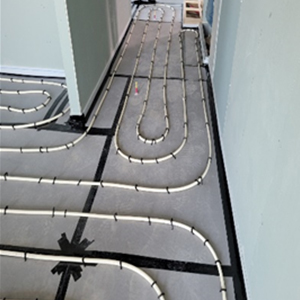

온수 배관
-
STEP 06

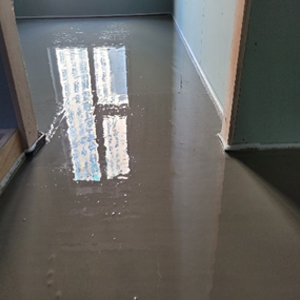

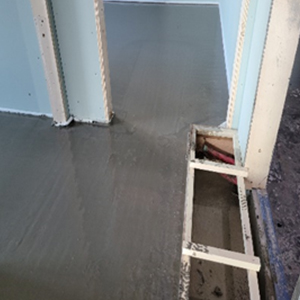

마감 모르타르
STEP 04
SGO-V2 & SGO-V4
제품 설명서
- SGO V2 구조는 슬래브 두께가 250mm 조건이며, SGO V4 구조는 슬래브 두께가 210mm 조건으로 슬래브 두께 이외는 동일한 제품입니다.
- 당사 공장에서 EVA 제품을 생산하여 요철 무늬를 성형하고 2겹을 겹쳐서 바닥 완충재의 기본 구조를 만들고, 그 위에 EVA평판 EPS, EVA평판을 결합한 구조입니다.
- 시공 시에는 먼저 측면 완충재를 마감모르타르 마감선에 맞추어 시공한 다음 바닥 완충재를 시공하고 연결부위를 빈틈없이 테이핑을 합니다.
- 테이핑 마감 후 그 위에 난방배관을 설치하고 지정된 U핀을 사용하여 난방배관을 고정한 다음 마감 모르타르를 시공하고 양생기간동안 출입을 금지 시킵니다.

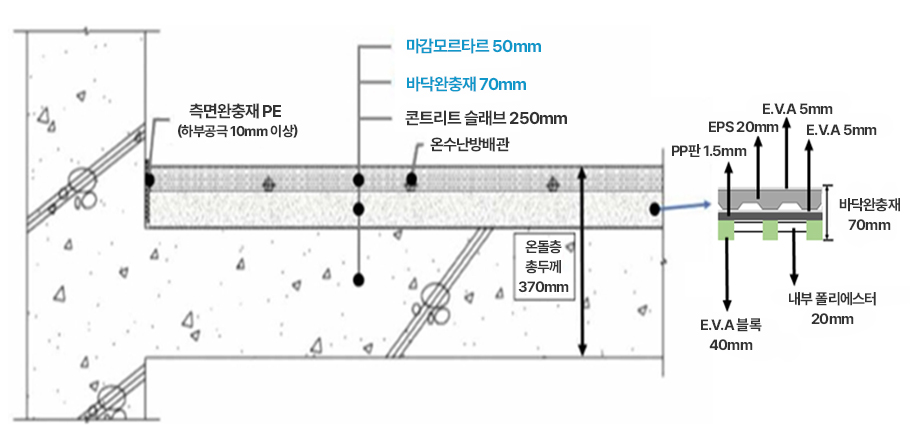

| 구 분 | 재료명 | 두 께 / mm | 규 격 / mm | 비 고 | ||||
|---|---|---|---|---|---|---|---|---|
| 가 로 | 세 로 | 높 이 | ||||||
| SGO-V4슬래브조건 | 슬래브바닥 | 210 | 210 | (V2 - 250mm) | ||||
| 바닥 충격음 차단구조 | 측면완충재 | PE | 120 | 두께 산정 제외 | ||||
| 바닥 완충재 | 1 | EVA블럭 | 40 | 50 | 50 | 40 | ||
| 2 | 폴리에스터 | 1000 | 1000 | 20 | 두께 산정 제외 | |||
| 3 | PP판 | 1.5 | 500 | 500 | 1.5 | |||
| 4 | EVA평판 | 5 | 900 | 1800 | 5 | |||
| 5 | EPS | 20 | 900 | 1800 | 20 | |||
| 6 | EVA평판 | 5 | 900 | 1800 | 5 | |||
| 소계 | 71.5 | 71.5 | ||||||
| 난방배관 | 현장지정 | |||||||
| 마감모르타르 | 중량모르타르 | 50 | 50 | |||||
| 합계 | 331.5 | 331.5 | ||||||
좌우스크롤을 통해 확인해주세요
구성재료 설명

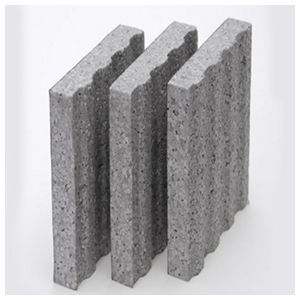

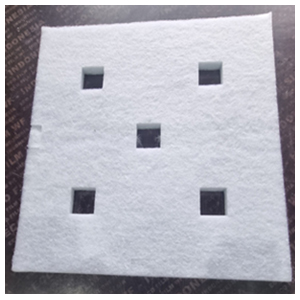

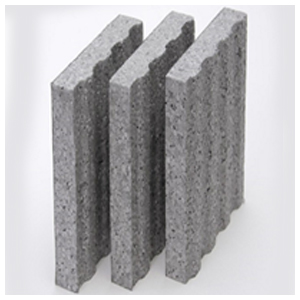

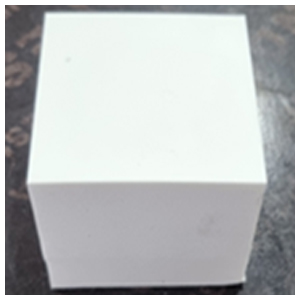

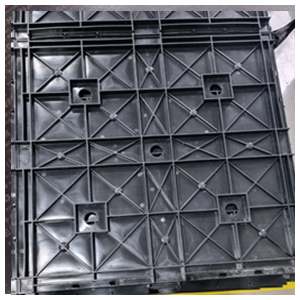

| 실물사진 |  |
 |
 |
|---|---|---|---|
| 재료명 | PE | EVA 블록 | 폴리에스터 |
| 용 도 | 측면 완충재 | 바닥 완충재 | 바닥 완충재 |
| 규 격 | 1120mm(T-10mm) | 50mmX50mm(T-40mm) | 1000mmX1000mm(T-20mm) |
| 제조사 | OEM(코폼) | 지오웨이 | 휴비스 |
좌우스크롤을 통해 확인해주세요
| 실물사진 |  |
 |
 |
|---|---|---|---|
| 재료명 | PP판 | EVA 평판 | EPS |
| 용 도 | 바닥 완충재 | 바닥 완충재 | 바닥 완충재 |
| 규 격 | 500mmX500mm(T-1.5mm) | 900mmX1800mm(T-5mm) | 900mmX1800mm(T-20mm) |
| 제조사 | OEM (덕원기업) | 지오웨이 | OEM (동일수지) |
좌우스크롤을 통해 확인해주세요

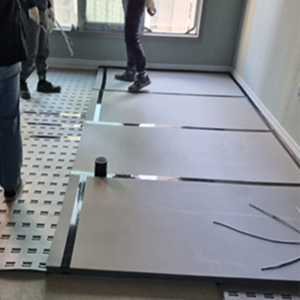

시공 PROCESS
-
STEP 01

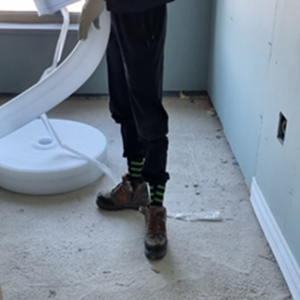

측면완충재
-
STEP 02
PP판, EVA블럭+폴리에스터
-
STEP 03
EVA+EPS+EVA
-
STEP 04
SGO-V2 & V4 시공 완료
-
STEP 05
온수 배관
-
STEP 06
마감 모르타르
